Sensores de temperatura - PT100

Es un sensor de temperatura que consiste en un alambre de platino que a 0 °C tiene 100 ohms y que al aumentar la temperatura aumenta su resistencia eléctrica. El incremento de la resistencia no es lineal pero si creciente y característico del platino de tal forma que mediante tablas es posible encontrar la temperatura exacta a la que corresponde.

Un Pt100 es un tipo particular de RTD (Dispositivo Termo Resistivo).

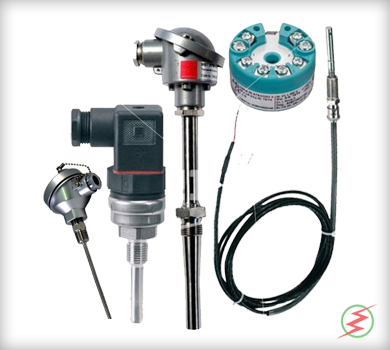

Normalmente las Pt100 industriales se consiguen encapsuladas en la misma forma que las termocuplas, es decir dentro de un tubo de acero inoxidable ú otro material (vaina) , en un extremo está el elemento sensible (alambre de platino) y en el otro está el terminal eléctrico de los cables protejido dentro de una caja redonda de aluminio ( cabezal ).

Ventajas

• Superan a las termocuplas especiálmente en aplicaciones de bajas temperaturas (-100 a 200 °).
• Los Pt100 pueden fácilmente entregar precisiones de una décima de grado con la ventaja que la Pt100 no se descompone graduálmente entregando lecturas erroneas, si no que normálmente se abre, con lo cual el dispositivo medidor detecta inmediátamente la falla del sensor y da aviso.
• Además la Pt100 puede ser colocada a cierta distancia del medidor sin mayor problema (hasta unos 30 metros ) utilizando cable de cobre convencional para hacer la extensión.

Aplicaciones

• Medicion de -100 a 200 °C donde se requiera precisión y estabilidad,
• industria de alimentos en general (envasado, pasteurizado, cocción, conservación, etc),
• circuitos de líquidos (aguas de enfriamiento, aceites, etc),
• industria química (temperatura de reactivos),
• cámaras de secado (textiles, alimentos, papel, etc)
